Megfelelő TBLS berendezések

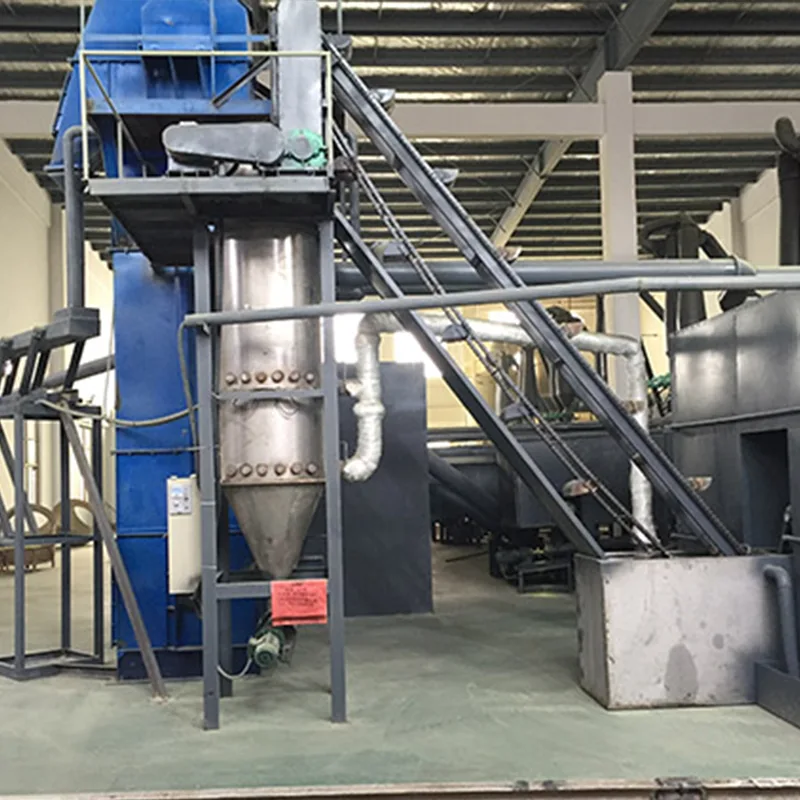

Az ólom-savas akkumulátorokat gyártó iparban a tribázikus ólom-szulfát (TBLS) kulcsfontosságú adalékanyag, és gyártási folyamata több lépésből áll, beleértve a reakciót, a szűrést és a szárítást. A Reasonable TBLS Equipment egy kifejezetten TBLS gyártósorokhoz kifejlesztett berendezés-felügyeleti és vezérlőrendszer.

Ez a Reasonable TBLS Equipment a Siemens WINCC V7.3SE ipari konfigurációs szoftvert használja alapplatformjaként. PLC-n keresztül kommunikál a terepi eszközökkel, hogy olyan funkciókat érjen el, mint a gyártási állapot felügyelete, hőmérséklet-szabályozás, motorvezérlés és gyártási adatok rögzítése.

Kínai gyárként a berendezésvezérlést egy ipari automatizálási rendszeren keresztül integráljuk, lehetővé téve a Reasonable TBLS Equipment számára, hogy stabil termelésfelügyeleti képességeket biztosítson a TBLS gyártósoron belül, segítve a vállalatot a kritikus berendezések működési állapotának központi kezelésében.

A TBLS gyártósor folyamatának áttekintése

1. lépés: Zagyos reakció

Indítsa el a szuszpenziós reaktort, adjon hozzá megfelelő arányban ólom-oxidot és vizet, majd alaposan keverje össze. A keveréket a reakcióedénybe pumpálják, és a reakció befejeződése után az impregnáló edénybe kerül.

2. lépés: Szűrés és víztelenítés

Az impregnálóedényben lévő TBLS zagyot egy lemezes és keretes szűrőprésbe szivattyúzzák. Körülbelül 1-2 órás szűrés után pelyhek képződnek, és a vizet eltávolítják.

3. lépés: Gyorsszárítás

Az anyagot gáztüzelésű forró levegős kemencével, gyorsszárítóval és fúvórendszerrel szárítják, végül fehér, porszerű, hárombázisú ólom-szulfát terméket képeznek.

Termékgyűjtemény

A megszáradt port Cyclone 1# és Cyclone 2# segítségével összegyűjtjük, majd csomagoljuk.

Vezérlőrendszer felépítése

Felszerelés

A Rongsheng Reasonable TBLS Equipment teljes ipari felügyeleti interfészt biztosít, amely segít a kezelőknek megérteni a gyártóberendezések valós idejű működési állapotát.

Fő vezérlőfelület

Üdvözlő képernyő

Megjeleníti a PLC és WINCC rendszerek csatlakozási állapotát, alapvető információkat biztosítva a rendszer indításakor.

Gyártási állapot képernyő

Kijelzi a berendezés működési állapotát:

Zöld: Berendezés fut

Szürke: A berendezés leállt

Megjeleníti a legfontosabb gyártási paramétereket is:

Reakció vízforraló hőmérséklet

Flash szárítási hőmérséklet

Forró levegő kemence hőmérséklete

Ventilátor motor áram

Paraméterbeállító képernyő

A gyártóberendezések működésének és paraméterbeállításainak vezérlésére szolgál, beleértve:

Hőmérséklet szabályozás

Motorvezérlés

Impulzusvezérlés

Berendezés Start/Stop Control

Vezérlőmodul funkciói

Hőmérséklet- és áramfigyelő modul

Ez a terület az egyes termelési területek hőmérsékleti és motoráram-adatait jeleníti meg.

Hőmérséklet-szabályozó modul

Minden fűtőberendezés önálló vezérlési funkciókkal rendelkezik, beleértve:

Start/Stop vezérlés

Hőmérséklet beállítása

Hőmérséklet hiszterézis védelem

Például: A gyorsszárítási hőmérséklet 450°C-ra van állítva; A hiszterézis felső határértéke 3°C; A hiszterézis alsó határértéke 2°C

A rendszer automatikusan leállítja a fűtést, ha a hőmérséklet meghaladja a 453°C-ot, és újraindul, ha a hőmérséklet 448°C alá esik.

Motorvezérlő modul

Mindegyik motor független indító és leállító gombokkal van felszerelve, és a berendezés működési állapota megjelenik:

Zöld: Futás

Piros: Megállt

Csavaros szállítószalag vezérlés

A tárolótartály csavaros szállítószalagja támogatja:

Helyi vezérlés

Távirányító

Számítógépes vezérlés

Impulzusvezérlő rendszer

Az EquipmentRongsheng Reasonable TBLS Equipment impulzusvezérlő rendszerét főként a poreltávolító rendszer vezérlésére használják.

Az impulzusok három csoportra oszthatók:

12 irányú impulzus

3 irányú impulzus

5 irányú impulzus

A paraméterbeállítások a következők:

Időköz: általában 60 másodperc

Impulzus szélessége: Általában 2-3 másodperc

Műszaki előnyök: Ipari automatizálás vezérlés

A PLC és a WINCC rendszerintegráció révén elérhető a gyártóberendezések központosított felügyelete és vezérlése.

Valós idejű termelési adatok figyelése

EquipmentRongsheng Reasonable TBLS A berendezések rögzíthetik a hőmérsékletet, az áramerősséget és a berendezés működési állapotát a kényelmes termelésirányítás érdekében.

Riasztórendszer

Ha a berendezés meghibásodik, a rendszer megjeleníti a megfelelő berendezésinformációkat a riasztási felületen.

Paraméter hozzáférés-vezérlés

A rendszer felhasználónévvel és jelszavas hozzáférés-vezérléssel gondoskodik a kritikus termelési paraméterek biztonságáról.
