A termelési technológia folyamatosan fejlődő helyzetében a legmodernebb felszerelésre szükség van. Az új piros ólomgyártó vonal berendezést úgy tervezték, hogy megfeleljen a teljesítmény, a megbízhatóság és a hatékonyság legmagasabb színvonalának. Ezt a fejlett rendszert a vörös ólom előállításához igazítják, amely számos ipari alkalmazás kritikus eleme. Az alábbiakban részletes áttekintést adunk a legfontosabb eszközök legfontosabb funkcióiról és specifikációiról.

A piros ólomgyártó sor egy új eljárást alkalmaz, amely magában foglalja a folyamatos olvadást és a pulverzálást egy Barton kemencében, granulációban, valamint mély oxidációval és gyors hűtéssel egy mozgó ágyban. A mozgó ágy kalcinációs és gyors hűtési eljárás felhasználásával a szilárd részecskék sűrű állapotban folyamatosan lefelé mozognak, elkerülve az ütközéseket és az intenzív súrlódást, ami nagyon alacsony törési sebességet eredményez. A mozgó ágyreaktor magas termikus tehetetlenséggel és minimális hőmérsékleti ingadozásokkal rendelkezik, teljesen megfelel a reakcióhőmérsékleti igényeknek. Az anyagi tartózkodási idő a mozgó ágyban hosszú és egyenletes, biztosítva a hosszú reakcióidőt. Az anyag és a forró füstgáz közötti ellenáramú hőcsere szabályozza a kipufogó hőmérsékletét, hatékonyan felhasználva a hőenergiát és fenntartva egy egyszerű rendszert. Az ágyon belül az anyag fokozatosan az alacsony hőmérsékletről a magas hőmérsékletre mozog, majd vissza az alacsony hőmérsékletre, kiküszöbölve az ólomgőz kialakulását. Az elektromos kemence módszerrel összehasonlítva ez a folyamat az energia csak 30% -át fogyasztja, és az eredeti folyamat csak 20% -át fizeti.

Ólom állapot -átalakulás:

(1) Az első számú elektrolitikus ólom olvadása először az 1. számú elektrolitikus ólomot helyez el az ólom-tápláló gépen, és beilleszti az ólomolvasztó kemencébe az olvadáshoz (ez a folyamat szakaszos termelés, a táplálkozási ciklus 10-12 perc, és minden alkalommal 52 kg anyagot táplálnak). Az ólom olvadó kemencét kb. Az elektrolitikus ólom folyadékba olvad, és egy lezárt csőn átfolyik a porkészítő kemencébe. Az ólom olvadási folyamata teljesen lezárt, ólomfüst nem jön létre, az összes anyag átkerül, és nem jön létre ólomsalak.

(2) A folyékony ólompor és a porgyűjtő gyűjteménye az ólompor az ólom-sav akkumulátoros lemezek gyártásához. Ez egy fémes ólom poros anyaga, a PBO réteggel a felszínen. A tiszta ólom által kialakítva egy specifikus termikus oxidációs folyamat révén. Az ólomolvasztó kemence folyékony ólomja belép a kemencébe, ahol azt egy centrifugális erővel keverjük és nagy sebességgel forgatják, körülbelül 450-480 ° C hőmérsékletet tartva. Negatív nyomás alatt a külső levegőt vonják be a kemencébe. A járókerék forgása biztosítja, hogy az ólom és a levegő érintkezésbe kerüljön egymással, és finom ólomport termeljen a kívánt oxidációs fokozattal. Az ólom folyadék felületén lévő ólom ólom -oxidba oxidálódik, egy alacsony specifikus gravitációval rendelkező poros anyagba, amely könnyen lebeg (és kis mennyiségű ólomot tartalmaz). Az eredetileg oxidált ólomport ezután egy keverőhugoron keresztül szállítják egy másodlagos ciklon elválasztó és táska szűrőcsatornán, ahol pelletizálják, majd az oxidációs kemencébe továbbítják. Ez a gyártósor egy indukált vázlatos ventilátort tartalmaz a ciklon és a táska szűrőegységnél. Az ólomporgép, a porgyűjtő és az oxidációs kemence negatív nyomás alatt működnek. Ez a folyamat ólomfüzetet generál, amelyet a ciklon elválasztó és a táska szűrő rögzít, és az eredetileg oxidált ólomporral együtt szállítják egy tároló silóba.

A piros ólomtermelés kulcsfontosságú folyamatparamétere:

1) Az ólom feloldó kemence hőmérsékletét 530 ° C -ra állítják a normál termelés során.

2) A porlasztó kemence hőmérsékletét 430-540 ° C között szabályozzuk, az áramot 19-30a között szabályozzuk, és az indukált vázlatot 9-14a között szabályozzuk. A hőmérsékletet és a lengéscsillapítót ennek megfelelően kell beállítani a tényleges körülmények alapján. A porlasztó kemence tisztított por PB% -át 10% alatt kell szabályozni.

3) A granuláló dobnak legalább 20 percig kell működnie, és a részecskeméretet 12-18 háló között kell szabályozni. Huarong Machinery Co., Ltd.

Huarong Machinery Co., Ltd., Jianyin, Jiangsu tartomány, Jingjiang Industrial Park

4) A zárt mozgó ágy oxidációs kemence normál előállítása során az égési kamra hőmérsékletét 600-950 ° C között szabályozzák földgázkemencékhez és 400-750 ° C-t az elektromos kemencéknél. A mozgó ágy felső, középső, alsó és alsó-alsó szakaszai hőmérséklete az alábbiak szerint szabályozza:

Felső szakasz A füstgáz bemeneti hőmérséklete: 360-530 ° C, felső szakasz oxidációs hőmérséklet: 420-530 ° C; Közép szakasz A füstgáz bemeneti hőmérséklete: 360-530 ° C, középső szakasz oxidációs hőmérséklet: 400-500 ° C; Alsó szakasz A füstgáz bemeneti hőmérséklete: 400-530 ° C, alsó szakasz oxidációs hőmérséklet: 400-500 ° C; Alsó-alacsonyabb szakasz A füstgáz-bemeneti hőmérséklet: 340-510 ° C, alsó-alacsonyabb szakasz oxidációs hőmérséklete: 340-510 ° C. Az egyes szakaszok hőmérséklete elsősorban az oxidációs hőmérsékleten alapul. A késztermék kisülési áramlási sebességét 3,4 kg/m sebességgel szabályozzuk.

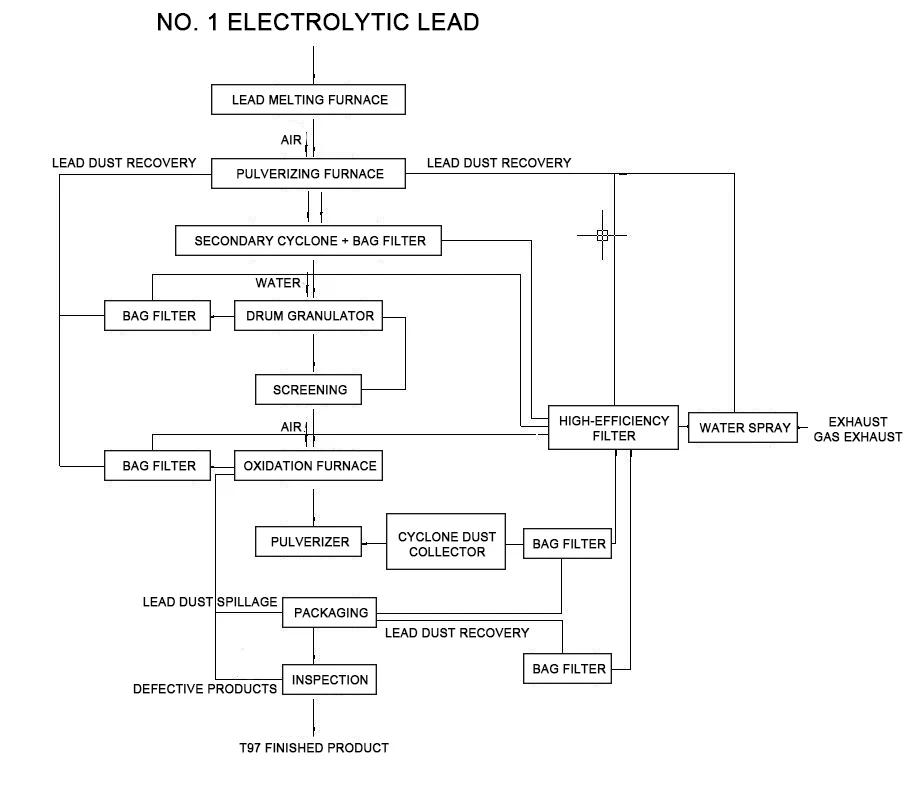

A gyártási folyamatot a következőképpen írják le: Az 1. számú elektrolitikus ólom manuálisan helyezkedik el egy szállítószalagra, és egy ólom-olvadó kemencében megolvad (ez a folyamat szakaszos, 10-12 perces betáplálási ciklus és töltésenként 52 kg ólom). Az olvasztó kemencét körülbelül 480 ° C -ra melegítjük (az ólom olvadási folyamat során az elektromos fűtést használják). Az elektrolitikus ólomot folyékony állapotba olvadják (nyomkövetésű ólom -salak előállítják), majd egy lezárt csővezetéken átfolyik a későbbi Barton Pulverizáló kemencébe. Az ólom olvadási folyamat teljesen zárt, és nem okoz ólomfüstöt vagy port. Az összes anyag teljesen átkerül. A porlasztó kemence után görgő granulátor kerül hozzáadásra. Amint az ólompor belép a granulátorba, automatikusan kis mennyiségű semleges vizet adnak hozzá, hogy kötőanyagként szolgáljanak a későbbi szinterezési és oxidációs folyamatokhoz, fenntartva a negatív nyomást az oxidációs kemencében. Szobahőmérsékleten a porlasztási eljárás által termelt granulált ólom anyagot folyamatosan ürítik a granulátorból, és automatikusan táplálják a szinterelő és oxidációs kemencébe. A dobgranulátor teljesen lezárt és automatikus tápláló (víz hozzáigazgató) készülékkel van felszerelve. A fenti gázgyűjtő van felszerelve. Az előállított ólompor kipufogógázát összegyűjtjük és egy táskaszűrőben kezeljük. A visszatartott ólompor visszatér a porlasztó folyamatba, és a kipufogógázt vízpermettel kezelik, mielőtt kipufogócsomagon keresztül ürítik. A porító kemence, az oxidációs kemence, a zúzó és a csomagolási szakaszok által generált kipufogógázt táskákkal kezelik. A visszatartott ólomport ezután átadjuk a dob granulációs szakaszához, nagy hatékonyságú porgyűjtőben kezelik, és visszatért a porlasztó kemencébe. A kipufogógáz ezután belép a vízpermet rendszerbe. A táska szűrőben kezelt visszatartott ólompor visszatér a porlasztó kemence és a csomagolási szakaszba, és a kipufogógáz belép a vízpermet rendszerbe.

1. Barton marószakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Ólomkocsi nagy / kicsi kombináció	4	Q235 keret, 10# csatorna acél, síklemez 10 mm	Huarong	NSK csapágyak (6206/6207), Univerzális motor (másodlagos energiahatékonyság), Guomao reduker (BWD1-59-Y0.75-Cz) (BWD31-731-Y0.75-Cz)	220010001400	0,8T/készlet	0,75 kW/egység
2	Ólom olvasztó kemence	4	Kemence mag 310s rozsdamentes acél, vastagság 12 mm, héj 3mm, kemence borítója 12 mmq235, fűtőcső 310sφ16 mm*1,5 mm, szigetelő réteg 300 mm	Huarong	Belső fűtés és külső fűtés, A berendezés tervezési hőmérséklete 0-550 ℃, hőmérséklet -érzékelővel felszerelve	130011001650	1,5T/készlet	Külső18KW/egység Belső 24kW/egység
3	Busφ1380	4	310S rozsdamentes acél, Barrelφ12 mm 304 rozsdamentes acél, Bottomφ80 mm, Külső héj q235 3mm, szigetelő réteg 80 mm, fő tengely110 mm	Huarong	310S rozsdamentes acél (ellenállási hőmérséklet 1180 ° C), Univerzális motor (2. energiahatékonysági szint), NSK csapágyak, a berendezés tervezési hőmérsékleti tartománya 0-600 ° C, Hőmérséklet -érzékelővel felszerelt, 210 fordulat / perc sebesség	270018002550	3.0T/készlet	30 kW/egység
4	vezérlőszekrény	4	1,5 mm a doboztesthez és 2,0 mm az ajtó panelhez	Sanghaji haofuman	Withplc és érintőképernyővel	8008002000	0,2/egység

2. granulációs szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	őrlőgép	4	Orsósebesség 3900r/perc, Csiszolás finomság 320 háló, 480 kg/h kimenet, Légmennyiség a 2170m3/h kimeneti helyen (nincs terhelés), Légsebesség az outletnél 35 m/s (nincs terhelés)	Changzhou Wuhan Airlines	Beleértve a keretet, a fedelet, kompenzátor, ütés abszorbens, V-beltc4064	1100580840	1,5T/készlet	30 kW/egység
2	30 kW -os motor	4	Másodlagos energiahatékonyság	globális	Csiga
3	Granuláló gép	4	Hordó sus304 (6 mm), 16# keret	Huarong	Felszerelve a porkamraq235 (1,5 mm), Guomao reduker (CZQ350-8-11), Huanqiu motor (másodlagos energiahatékonyság)	280012502000	1.4T/egység	7,5 kW/egység
4	lift	1		Yangzhou műanyag csodák	Szénacél, Láncfém vödör (rozsdamentes acél)	10005006000	2.5T/készlet	3KW/egység
5	Szoknyakkonverzor	2	Hossz: 9500 mm, Szélesség (szállítófelület) 400 mm, 10 m/perc sebesség	Yangzhou műanyag csodák	Szén acél, PVC szoknya széle, Teljesen lezárt két garatgal és vályúkkal, 40T kimenet/nap	9500400500	1,5T/egység	3KW/egység
6	Vezérlődoboz (érintőképernyővel)	2		Sanghaji haofuman		43010001000	0,1T/egység
7	Tároló tartály	1	SUS304 (3 mm), 1,8m3 kötet	Huarong		Φ1200*7000	2T/egység

3. Por eltávolító szakasz

Sorszám

Eszköz neve

Egységek száma

Eszköz paraméterek

Gyártó

Megjegyzés

Méretek

súly

hatalom

1

72-táskás impulzus porgyűjtő

10

Szűrési terület 54㎡,

porkoncentráció <15 g/m³,

hatékonyság 99,5%, q235 rovat (3 mm)

Huarong

Beleértve az impulzus táskát,

vezérlő,

olajvíz elválasztó,

Univerzális motor (2. energiahatékonysági szint),

NSK csapágy (FC207),

Guomao reduker (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/egység

1,5 kW/egység

2

11 kW -os rajongó

6

Ház Q235 (4 mm)

Nantong Gaonan

Beleértve az importot és az exportot,

Globális motor (másodlagos energiahatékonyság)

1000*800*1500

0,4T/egység

11 kW/egység

4. szűrési szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Hatszögletű szita	2	Ház Q235 (3 mm), képernyő Sus304 (10 háló, 18 háló)	Huarong	NSK6312, gépi lábak 120603 négyzet alakú cső, Huanqiu motor (másodlagos energiahatékonyság), Guomao reduker (BWD1-59-Y1.5-2P)	3000120 03000	1,5T/készlet	1,5 kW/egység
2	Zúzó	2	Ház Q235 (12 mm), képernyő Sus304 (12 háló)	Huarong	Guomao reduker (BWD3-43-Y2.2-2P), Huanqiu motor (másodlagos energiahatékonyság)	1000300400	0,3T/egység	2,2 kW/egység
3	Garat	20	Henger Q235 (3mm), Machine Foot L5#, hangerő 0,15㎡	Huarong		Q159*5000	1.1T/egység
4	vezérlődoboz	2		Sanghaji haofuman	Withplc és érintőképernyővel	43010001000	0,1/egység
5	Átadja a csigát	6	SUS304, φ133*4.5 héjú anyag	Huarong	Guomao reduker (BWD2-43-Y1.5-2P), Huanqiu motor (másodlagos energiahatékonyság), NSKFC207	Φ159*4000	0,8T/készlet	1,5 kW/egység

5. Szintering szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Szinterelő mozgó ágy	6	Henger test 650 mm, Anyag Sus304 (6 mm), oxidációs hossz 8m, hőmérséklet -érzékelő 17 pont szabályozás	Huarong	Beleértve a fő csövet, a gázszelepet, kompenzátor, pillangószelep	1200*7500	2.5T/készlet
2	Üveg rotorflowméter	6	gáz	Dongtai műszergyár		15005001500	0,3T/egység
3	Félig elkészített termék siló	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/egység
4	Üzemanyag -kemence kemence	6	Shell Sus310s (6 mm), fűtőcső SUS310S, φ12.5*1,5	Huarong		Φ400*2500	0,8T/készlet	80 kW/egység
5	72-táskás impulzus porgyűjtő	6	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWD2-43-Y1.5-2P)	250015003900	2.5T/egység	1,5 kW/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
6	11kwfan	6	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, Globális motor (másodlagos energiahatékonyság)	10008001500	0,4T/egység	11 kW/egység
7	L51 gyökerek fúvó	6	Sebesség 980r/perc, bemeneti áramlás 13,6 m³/perc, 380V11KW 6 fokozatú motorral felszerelt	Shandong Ruibo	Beleértve a bemeneti és kimeneti hangtompítókat és az alapot	100008001000	1T/egység	15 kW/egység
8	Hűtőágy	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3T/egység
9	Késztermék siló, vibráló gép	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1T/egység
10	Vezérlőszekrény (WithPlc, érintőképernyő)	3		Sanghaji haofuman		4508001850	0,25/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
11	Spirálvágó	6	Ház Q235, Φ89*4.5	Huarong	Guomao reduker (BWD1-43-Y0.75-2P), Huanqiu motor (másodlagos energiahatékonyság)	8008001600	0,3T/egység	0,75 kW/egység
12	Adagoló	2	Ház Q235, Φ219615000	Huarong	Guomao reduker (BWD3-43-Y2.2-2P), Huanqiu motor (másodlagos energiahatékonyság)	40040015000	0,8T/készlet	2,2 kW/egység
13	Tárolószekrény	1	Ház Q235 (6 mm)	Huarong			1T/egység
14	Számítógépek és monitorok	1		márka

6. kipufogógáz -kibocsátási porgyűjtési szakasz

Sorszám	Eszköz neve	Egységek száma	Megjegyzés	Méretek	súly
1	Kezelés előtti szoba	1
2	Q = 75000m3/h	1	Differenciális nyomáskijelző és tisztító programvezérlővel
3	HEPA szűrő	27
4	indukált vázlatventilátor	1	Q = 75000m3/h, P = 3800Pa változó frekvenciamotor, K = 110-132KW
5	Tesztelő platform	1
6	Kipufogócső és kút keret	1	φ1450*4mm H = 18m
7	Elektronikus vezérlőrendszer	1	Delta inverter

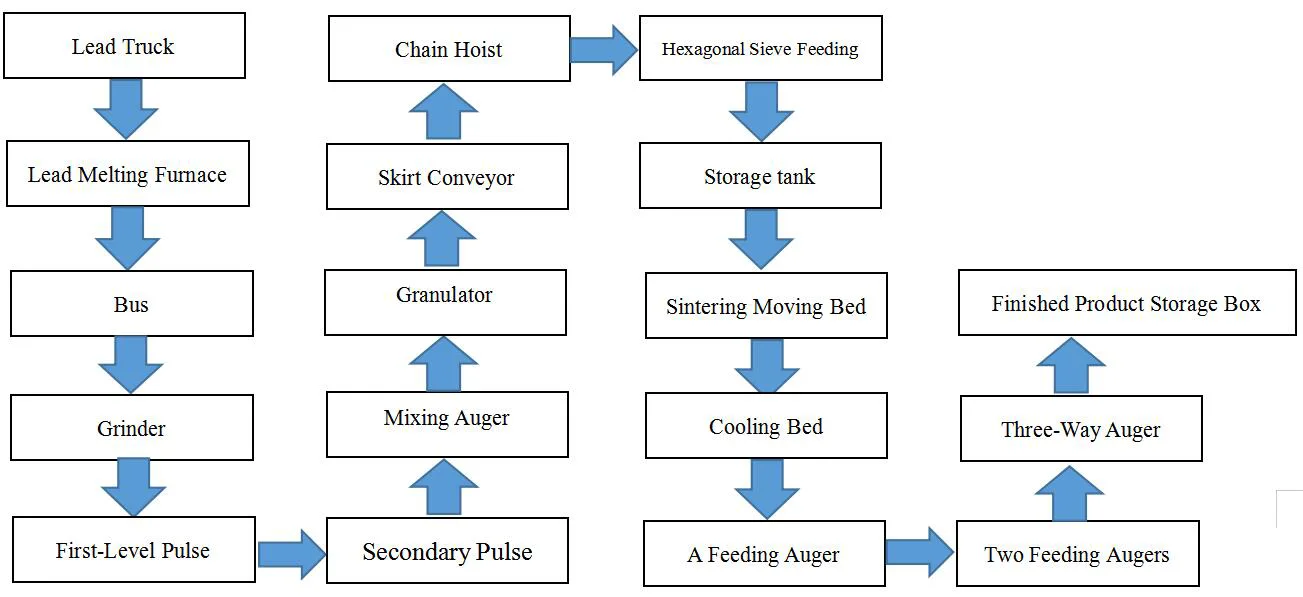

Granulált piros ólom gyártási vonal folyamata:

Red Lead Production Line Equipment

Berendezések listája a granulátum zúzó gyártósorhoz (speciális)

Összetörési szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Siló, csavarszalag	2	Housing Q235, φ89*4.5	Huarong	Sebességszabályozó motor	8008001600	0,3T/egység	1,5 kW/egység
2	Ultrafinom pulverizáló	2	Orsósebesség 3900r/perc, Csiszolás finomság 320 háló, 480 kg/h kimenet, Légmennyiség a 2170m3/h kimeneti helyen (nincs terhelés), Légsebesség az outletnél 35 m/s (nincs terhelés)	Shengzhou, Zhejiang	Beleértve a keretet, a fedelet, a kompenzátort, ütés abszorbens, univerzális motor (másodlagos energiahatékonyság)	22009001800	1,5T/készlet	Host 22kW/egység Bővítés 4KW/egység
3	72-táskás impulzus porgyűjtő	2	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, elektromos szelep, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWDZ-43-Y1.5-2P)	250015003900	2T/egység	1,5 kW/egység
4	18.5 kW -os rajongó	2	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, a globális motor (másodlagos energiahatékonyság)	12006001500	0,6T/egység	18.5 kW/egység
5.	72-táskás impulzus porgyűjtő	2	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, elektromos szelep, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWDZ-43-Y1.5-2P)	150015003900	1T/egység	1,5 kW/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
6	Vezérlődoboz (WithPlc, érintőképernyő)	2		Sanghaji haofuman		43010001000	0,1/egység
7	7,5 kW -os rajongó	2	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, Globális motor (másodlagos energiahatékonyság)	600600800	0,3T/egység	7,5 kW/egység
8	Gravitációs automatikus csomagológép	2	Csomagolási kapacitás: 40-100 táska/óra, Mérgező tartomány: 25 kg/táska, Mérési pontosság ± 0,2-0,3%, Teljesítmény 5,5 kW	Wuxi Bangyao	Varrássebesség: 1800 fordulat / perc, varrás vastagsága: 8 mm, öltéshossz: 6,5-11 mm, automatikus száltörés	200010002500	1,5T/készlet	5,5 kW/egység
9	Csillag alakú etető	4	V = 60-80 ℃, légnyomás 7236, áramlási sebesség 3167, 2800R/perc sebesség	Jiangyin fuxin		400*800	0,2T/egység	1,5 kW/egység
10	Tároló tartály	2	SUS304 (6 mm), 1,8m3 kötet	Huarong	Hordó sus304 (6 mm)	Φ1800*3000	1.2T/egység

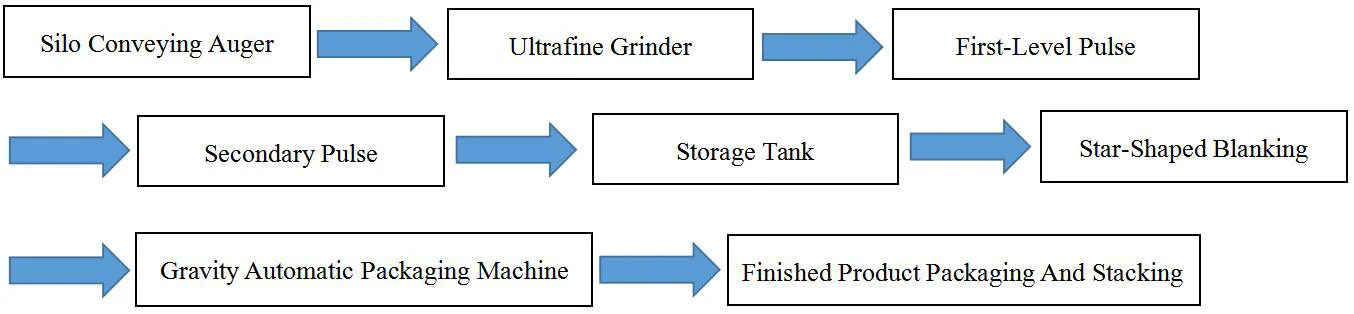

A gyártási vonal összetörése:

Red Lead Production Line Equipment

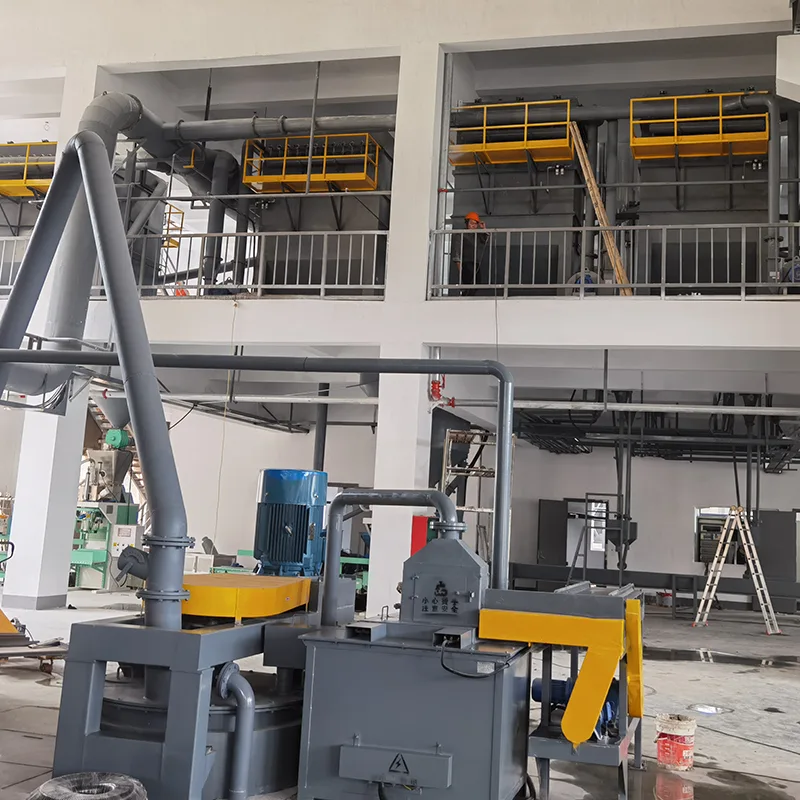

New Red Lead Production Line Equipment

Miért válassza az új piros ólomgyártó vonal berendezést?

· Optimalizált teljesítmény: Gondoskodik arról, hogy a vörös ólom a lehető legmagasabb minőségű, megfeleljen a modern ipari szabványok igényeinek.

· Költséghatékony: Haladó tulajdonságai ellenére a berendezést úgy tervezték, hogy költséghatékony legyen, magas befektetési megtérülést kínálva.

· Sokoldalúság: alkalmas az alkalmazások széles skálájára, a hagyományos iparágaktól a feltörekvő ágazatokig.

· Támogatás és szolgáltatás: Átfogó támogatás és szolgáltatás támogatja, biztosítva, hogy a felhasználók támaszkodhassanak a hosszú távú műveletekhez.
