termékleírás

A piros ólomgyártó sor egy új eljárást alkalmaz, amely magában foglalja a folyamatos olvadást és a pulverzálást egy Barton kemencében, granulációban, valamint mély oxidációval és gyors hűtéssel egy mozgó ágyban. A mozgó ágy kalcinációs és gyors hűtési eljárás felhasználásával a szilárd részecskék sűrű állapotban folyamatosan lefelé mozognak, elkerülve az ütközéseket és az intenzív súrlódást, ami nagyon alacsony törési sebességet eredményez. A mozgó ágyreaktor magas termikus tehetetlenséggel és minimális hőmérsékleti ingadozásokkal rendelkezik, teljesen megfelel a reakcióhőmérsékleti igényeknek. Az anyagi tartózkodási idő a mozgó ágyban hosszú és egyenletes, biztosítva a hosszú reakcióidőt. Az anyag és a forró füstgáz közötti ellenáramú hőcsere szabályozza a kipufogó hőmérsékletét, hatékonyan felhasználva a hőenergiát és fenntartva egy egyszerű rendszert. Az ágyon belül az anyag fokozatosan az alacsony hőmérsékletről a magas hőmérsékletre mozog, majd vissza az alacsony hőmérsékletre, kiküszöbölve az ólomgőz kialakulását. Az elektromos kemence módszerrel összehasonlítva ez a folyamat az energia csak 30% -át fogyasztja, és az eredeti folyamat csak 20% -át fizeti.

A berendezések előállítási folyamata magában foglalja a Barton kemence folyamatos olvadási és porlasztási folyamatát, amelyet granuláció követ, majd mély oxidációt és gyors hűtést követ a mozgó ágyban. A mozgó ágy kalcinációs és gyors hűtési folyamatának felhasználásával a szilárd részecskék folyamatosan lefelé mozognak sűrű állapotban, elkerülve az ütközéseket és az intenzív súrlódást, ami nagyon alacsony törési sebességet eredményez. A mozgó ágyreaktor nagy termikus tehetetlenséggel és minimális hőmérsékleti ingadozással büszkélkedhet, teljesen megfelel a reakcióhőmérsékleti igényeknek. A mozgó ágyban lévő anyagi tartózkodási idő hosszú és egyenletesen eloszlik, biztosítva a hosszú reakcióidőt. Az anyag és a forró füstgáz közötti ellenáramú hőcsere szabályozza a kipufogó hőmérsékletét, hatékonyan felhasználva a hőenergiát és fenntartva egy egyszerű rendszert. Az ágyon belül az anyag fokozatosan az alacsony hőmérsékletről a magas hőmérsékletre mozog, majd vissza az alacsony hőmérsékletre, kiküszöbölve az ólomgőz kialakulását. Az elektromos kemence módszerrel összehasonlítva ez a folyamat az energia csak 30% -át fogyasztja, és az eredeti folyamat energiaköltségeinek mindössze 20% -át fogyasztja.

1. Barton marószakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Ólomkocsi nagy / kicsi kombináció	4	Q235 keret, 10# csatorna acél, síklemez 10 mm	Huarong	NSK csapágyak (6206/6207), Univerzális motor (másodlagos energiahatékonyság), Guomao reduker (BWD1-59-Y0.75-Cz) (BWD31-731-Y0.75-Cz)	220010001400	0,8T/készlet	0,75 kW/egység
2	Ólom olvasztó kemence	4	Kemence mag 310s rozsdamentes acél, vastagság 12 mm, héj 3mm, kemence borítója 12 mmq235, fűtőcső 310sφ16 mm*1,5 mm, szigetelő réteg 300 mm	Huarong	Belső fűtés és külső fűtés, A berendezés tervezési hőmérséklete 0-550 ℃, hőmérséklet -érzékelővel felszerelve	130011001650	1,5T/készlet	Külső18KW/egység Belső 24kW/egység
3	Busφ1380	4	310S rozsdamentes acél, Barrelφ12 mm 304 rozsdamentes acél, Bottomφ80 mm, Külső héj q235 3mm, szigetelő réteg 80 mm, fő tengely110 mm	Huarong	310S rozsdamentes acél (ellenállási hőmérséklet 1180 ° C), Univerzális motor (2. energiahatékonysági szint), NSK csapágyak, a berendezés tervezési hőmérsékleti tartománya 0-600 ° C, Hőmérséklet -érzékelővel felszerelt, 210 fordulat / perc sebesség	270018002550	3.0T/készlet	30 kW/egység
4	vezérlőszekrény	4	1,5 mm a doboztesthez és 2,0 mm az ajtó panelhez	Sanghaji haofuman	Withplc és érintőképernyővel	8008002000	0,2/egység

2. granulációs szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	őrlőgép	4	Orsósebesség 3900r/perc, Csiszolás finomság 320 háló, 480 kg/h kimenet, Légmennyiség a 2170m3/h kimeneti helyen (nincs terhelés), Légsebesség az outletnél 35 m/s (nincs terhelés)	Changzhou Wuhan Airlines	Beleértve a keretet, a fedelet, kompenzátor, ütés abszorbens, V-beltc4064	1100580840	1,5T/készlet	30 kW/egység
2	30 kW -os motor	4	Másodlagos energiahatékonyság	globális	Csiga
3	Granuláló gép	4	Hordó sus304 (6 mm), 16# keret	Huarong	Felszerelve a porkamraq235 (1,5 mm), Guomao reduker (CZQ350-8-11), Huanqiu motor (másodlagos energiahatékonyság)	280012502000	1.4T/egység	7,5 kW/egység
4	lift	1		Yangzhou műanyag csodák	Szénacél, Láncfém vödör (rozsdamentes acél)	10005006000	2.5T/készlet	3KW/egység
5	Szoknyakkonverzor	2	Hossz: 9500 mm, Szélesség (szállítófelület) 400 mm, 10 m/perc sebesség	Yangzhou műanyag csodák	Szén acél, PVC szoknya széle, Teljesen lezárt két garatgal és vályúkkal, 40T kimenet/nap	9500400500	1,5T/egység	3KW/egység
6	Vezérlődoboz (érintőképernyővel)	2		Sanghaji haofuman		43010001000	0,1T/egység
7	Tároló tartály	1	SUS304 (3 mm), 1,8m3 kötet	Huarong		Φ1200*7000	2T/egység

3. Por eltávolító szakasz

Sorszám

Eszköz neve

Egységek száma

Eszköz paraméterek

Gyártó

Megjegyzés

Méretek

súly

hatalom

1

72-táskás impulzus porgyűjtő

10

Szűrési terület 54㎡,

porkoncentráció <15 g/m³,

hatékonyság 99,5%, q235 rovat (3 mm)

Huarong

Beleértve az impulzus táskát,

vezérlő,

olajvíz elválasztó,

Univerzális motor (2. energiahatékonysági szint),

NSK csapágy (FC207),

Guomao reduker (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/egység

1,5 kW/egység

2

11 kW -os rajongó

6

Ház Q235 (4 mm)

Nantong Gaonan

Beleértve az importot és az exportot,

Globális motor (másodlagos energiahatékonyság)

1000*800*1500

0,4T/egység

11 kW/egység

4. szűrési szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Hatszögletű szita	2	Ház Q235 (3 mm), képernyő Sus304 (10 háló, 18 háló)	Huarong	NSK6312, gépi lábak 120603 négyzet alakú cső, Huanqiu motor (másodlagos energiahatékonyság), Guomao reduker (BWD1-59-Y1.5-2P)	3000120 03000	1,5T/készlet	1,5 kW/egység
2	Zúzó	2	Ház Q235 (12 mm), képernyő Sus304 (12 háló)	Huarong	Guomao reduker (BWD3-43-Y2.2-2P), Huanqiu motor (másodlagos energiahatékonyság)	1000300400	0,3T/egység	2,2 kW/egység
3	Garat	20	Henger Q235 (3mm), Machine Foot L5#, hangerő 0,15㎡	Huarong		Q159*5000	1.1T/egység
4	vezérlődoboz	2		Sanghaji haofuman	Withplc és érintőképernyővel	43010001000	0,1/egység
5	Átadja a csigát	6	SUS304, φ133*4.5 héjú anyag	Huarong	Guomao reduker (BWD2-43-Y1.5-2P), Huanqiu motor (másodlagos energiahatékonyság), NSKFC207	Φ159*4000	0,8T/készlet	1,5 kW/egység

5. Szintering szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Szinterelő mozgó ágy	6	Henger test 650 mm, Anyag Sus304 (6 mm), oxidációs hossz 8m, hőmérséklet -érzékelő 17 pont szabályozás	Huarong	Beleértve a fő csövet, a gázszelepet, kompenzátor, pillangószelep	1200*7500	2.5T/készlet
2	Üveg rotorflowméter	6	gáz	Dongtai műszergyár		15005001500	0,3T/egység
3	Félig elkészített termék siló	6	Barrel Q235 (3 mm)	Huarong		Φ800*1200	0,3T/egység
4	Üzemanyag -kemence kemence	6	Shell Sus310s (6 mm), fűtőcső SUS310S, φ12.5*1,5	Huarong		Φ400*2500	0,8T/készlet	80 kW/egység
5	72-táskás impulzus porgyűjtő	6	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWD2-43-Y1.5-2P)	250015003900	2.5T/egység	1,5 kW/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
6	11kwfan	6	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, Globális motor (másodlagos energiahatékonyság)	10008001500	0,4T/egység	11 kW/egység
7	L51 gyökerek fúvó	6	Sebesség 980r/perc, bemeneti áramlás 13,6 m³/perc, 380V11KW 6 fokozatú motorral felszerelt	Shandong Ruibo	Beleértve a bemeneti és kimeneti hangtompítókat és az alapot	100008001000	1T/egység	15 kW/egység
8	Hűtőágy	6	Barrel Q235 (6 mm)	Huarong		8005001000	0,3T/egység
9	Késztermék siló, vibráló gép	6	Barrel Q235 (6 mm)	Huarong		400400500	0,1T/egység
10	Vezérlőszekrény (WithPlc, érintőképernyő)	3		Sanghaji haofuman		4508001850	0,25/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
11	Spirálvágó	6	Ház Q235, Φ89*4.5	Huarong	Guomao reduker (BWD1-43-Y0.75-2P), Huanqiu motor (másodlagos energiahatékonyság)	8008001600	0,3T/egység	0,75 kW/egység
12	Adagoló	2	Ház Q235, Φ219615000	Huarong	Guomao reduker (BWD3-43-Y2.2-2P), Huanqiu motor (másodlagos energiahatékonyság)	40040015000	0,8T/készlet	2,2 kW/egység
13	Tárolószekrény	1	Ház Q235 (6 mm)	Huarong			1T/egység
14	Számítógépek és monitorok	1		márka

6. kipufogógáz -kibocsátási porgyűjtési szakasz

Sorszám	Eszköz neve	Egységek száma	Megjegyzés	Méretek	súly
1	Kezelés előtti szoba	1
2	Q = 75000m3/h	1	Differenciális nyomáskijelző és tisztító programvezérlővel
3	HEPA szűrő	27
4	indukált vázlatventilátor	1	Q = 75000m3/h, P = 3800Pa változó frekvenciamotor, K = 110-132KW
5	Tesztelő platform	1
6	Kipufogócső és kút keret	1	φ1450*4mm H = 18m
7	Elektronikus vezérlőrendszer	1	Delta inverter

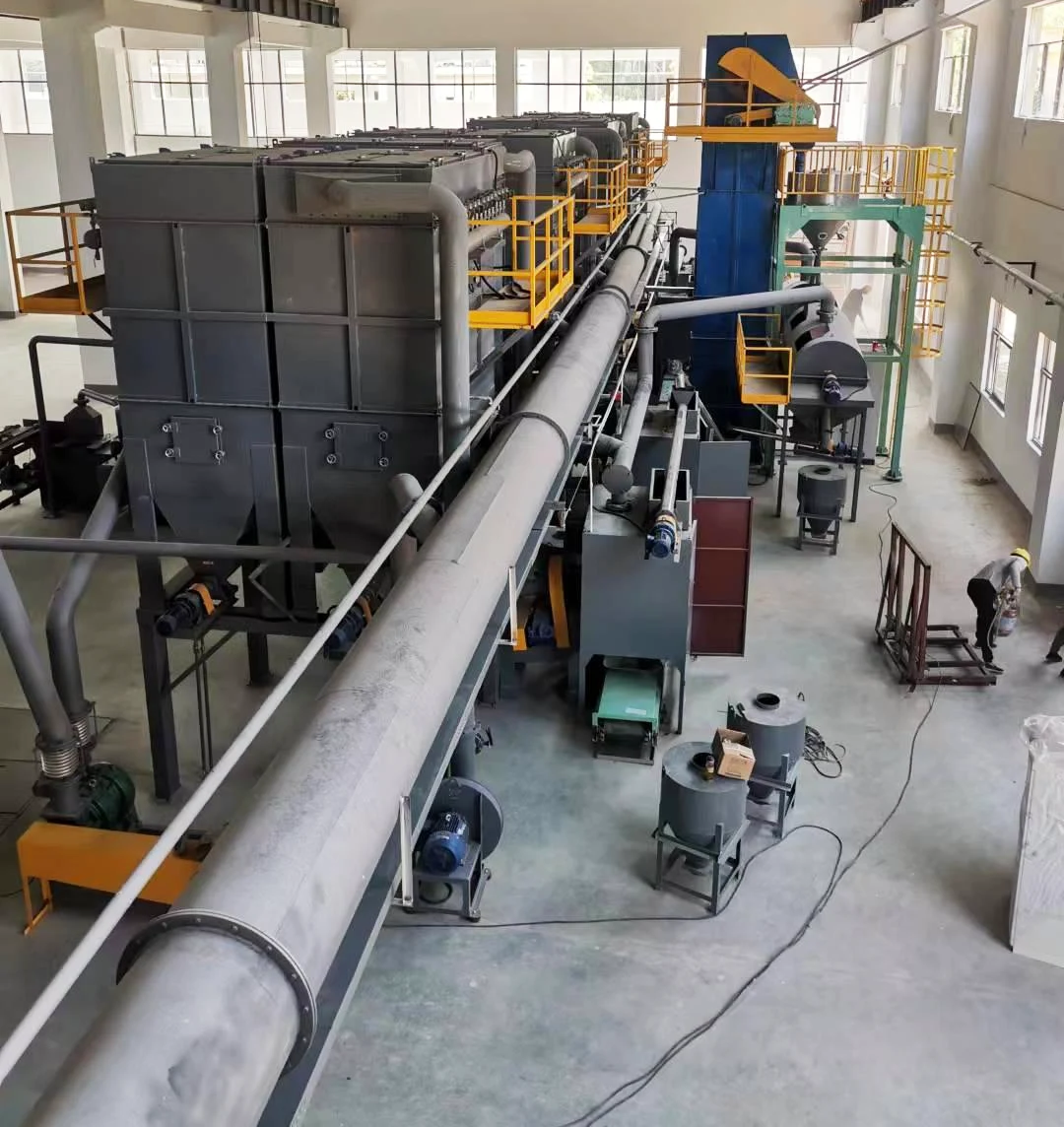

Granulált piros ólom gyártási vonal folyamata:

Red Lead Production Line Equipment

Berendezések listája a granulátum zúzó gyártósorhoz (speciális)

Összetörési szakasz

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
1	Siló, csavarszalag	2	Housing Q235, φ89*4.5	Huarong	Sebességszabályozó motor	8008001600	0,3T/egység	1,5 kW/egység
2	Ultrafinom pulverizáló	2	Orsósebesség 3900r/perc, Csiszolás finomság 320 háló, 480 kg/h kimenet, Légmennyiség a 2170m3/h kimeneti helyen (nincs terhelés), Légsebesség az outletnél 35 m/s (nincs terhelés)	Shengzhou, Zhejiang	Beleértve a keretet, a fedelet, a kompenzátort, ütés abszorbens, univerzális motor (másodlagos energiahatékonyság)	22009001800	1,5T/készlet	Host 22kW/egység Bővítés 4KW/egység
3	72-táskás impulzus porgyűjtő	2	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, elektromos szelep, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWDZ-43-Y1.5-2P)	250015003900	2T/egység	1,5 kW/egység
4	18.5 kW -os rajongó	2	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, a globális motor (másodlagos energiahatékonyság)	12006001500	0,6T/egység	18.5 kW/egység
5.	72-táskás impulzus porgyűjtő	2	Szűrési terület 54㎡, porkoncentráció <15 g/m³, hatékonyság 99,5%, Box Q235 (3mm)	Huarong	Beleértve az impulzus táskát, a vezérlőt, olajvíz elválasztó, elektromos szelep, Univerzális motor (2. energiahatékonysági szint), NSK csapágy (FC207), Guomao reduker (BWDZ-43-Y1.5-2P)	150015003900	1T/egység	1,5 kW/egység

Sorszám	Eszköz neve	Egységek száma	Eszköz paraméterek	Gyártó	Megjegyzés	Méretek	súly	hatalom
6	Vezérlődoboz (WithPlc, érintőképernyő)	2		Sanghaji haofuman		43010001000	0,1/egység
7	7,5 kW -os rajongó	2	Ház Q235 (4 mm)	Nantong Gaonan	Beleértve az importot és az exportot, Globális motor (másodlagos energiahatékonyság)	600600800	0,3T/egység	7,5 kW/egység
8	Gravitációs automatikus csomagológép	2	Csomagolási kapacitás: 40-100 táska/óra, Mérgező tartomány: 25 kg/táska, Mérési pontosság ± 0,2-0,3%, Teljesítmény 5,5 kW	Wuxi Bangyao	Varrássebesség: 1800 fordulat / perc, varrás vastagsága: 8 mm, öltéshossz: 6,5-11 mm, automatikus száltörés	200010002500	1,5T/készlet	5,5 kW/egység
9	Csillag alakú etető	4	V = 60-80 ℃, légnyomás 7236, áramlási sebesség 3167, 2800R/perc sebesség	Jiangyin fuxin		400*800	0,2T/egység	1,5 kW/egység
10	Tároló tartály	2	SUS304 (6 mm), 1,8m3 kötet	Huarong	Hordó sus304 (6 mm)	Φ1800*3000	1.2T/egység

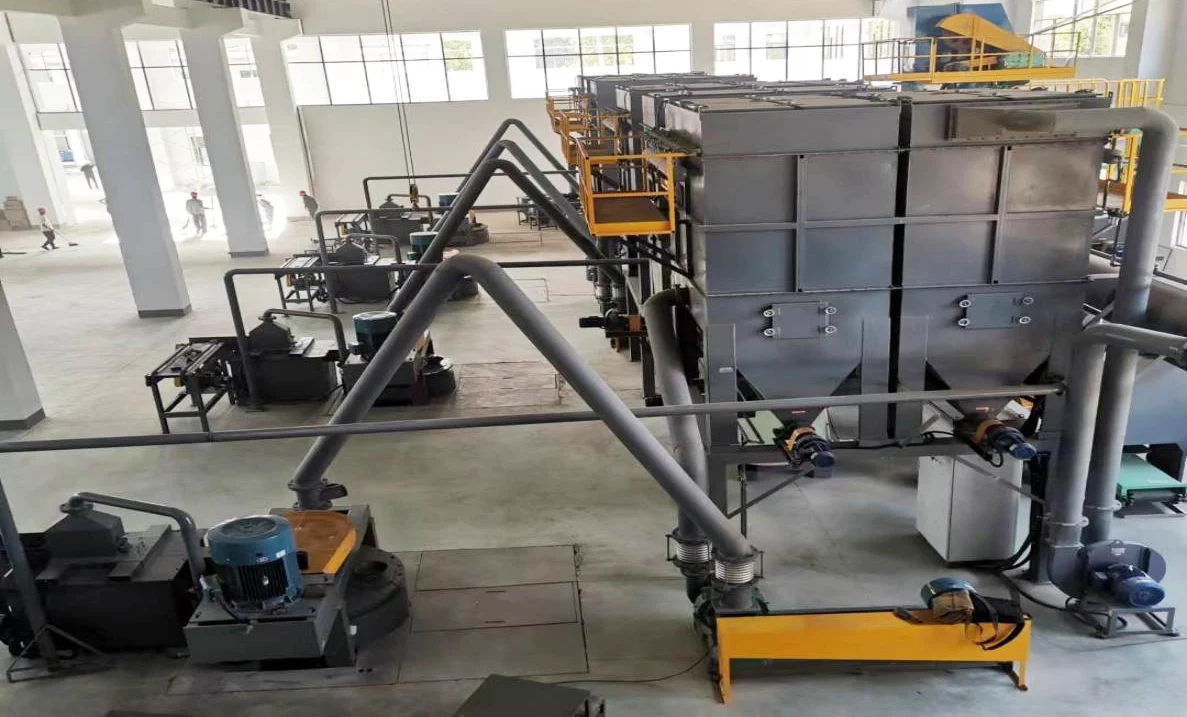

A gyártási vonal összetörése:

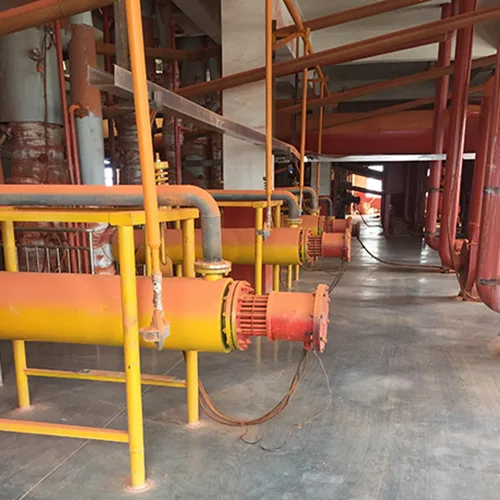

Red Lead Production Line Equipment

A versenyképes ipari tájban elengedhetetlen a hatékony és megbízható gyártóberendezés. A piros ólomgyártó vonal berendezését úgy tervezték, hogy megfeleljen a legmagasabb termelési előírásoknak, biztosítva a következetes minőséget és az optimális hatékonyságot. Az alábbiakban átfogó áttekintést nyújtunk a fejlett berendezés legfontosabb jellemzőiről és specifikációiról.

A piros ólom gyártószalag -berendezések legfontosabb jellemzői

· Nagy precíziós feldolgozás: biztosítja, hogy a gyártott piros ólom megfeleljen a legszigorúbb minőségi előírásoknak.

· Energiahatékonyság: Minimalizálja a működési költségeket, miközben fenntartja a termelési termelést.

· Felhasználóbarát művelet: Az intuitív felhasználói felület megkönnyíti a szolgáltatók számára a gyártási folyamat ellenőrzését és figyelemmel kísérését.

· Karbantartás-barát kialakítás: Könnyű hozzáférés a karbantartáshoz, biztosítva a minimális leállási időt és a maximális termelékenységet.

· Testreszabható paraméterek: A operátorok beállíthatják a kulcsfontosságú paramétereket, például a hőmérsékletet, a nyomást és a sebességet a termelési feltételek optimalizálása érdekében.

· Robusztus anyagépítés: Kiváló minőségű anyagokkal építettek, hogy ellenálljanak a szigorú működési feltételeknek és biztosítják a hosszú élettartamot.

Miért válassza a piros ólomgyártó vonal felszerelését?

· Optimalizált teljesítmény: Gondoskodik arról, hogy a vörös ólom a lehető legmagasabb minőségű, megfeleljen a modern ipari szabványok igényeinek.

· Költséghatékony: Haladó tulajdonságai ellenére a berendezést úgy tervezték, hogy költséghatékony legyen, magas befektetési megtérülést kínálva.

· Sokoldalúság: alkalmas az alkalmazások széles skálájára, a hagyományos iparágaktól a feltörekvő ágazatokig.

· Támogatás és szolgáltatás: Átfogó támogatás és szolgáltatás támogatja, biztosítva, hogy a felhasználók támaszkodhassanak a hosszú távú műveletekhez.
