Hogyan lehet megérteni a szivattyúmodell kódokat? Útmutató a DG, D, CQ és más centrifugálszivattyú-sorozatokhoz

Az ipari szivattyúk kiválasztásakor a mérnökök és a beszerzési csapatok gyakran találkoznak olyan modellkódokkal, mint a DG, D, CQ, CD és más betűkombinációk.

Sok vásárló számára ezek a betűk egyszerű termékneveknek tűnhetnek. A szivattyú modellkódjai azonban általában hasznos információkat tartalmaznak a terméksorozatról, a szerkezeti kialakításról vagy az alkalmazási kategóriáról.

Egy fontos szempontot azonban meg kell jegyezni: nincs univerzális elnevezési szabvány a szivattyúmodell betűire. A különböző gyártók eltérően határozhatják meg saját terméksorozatukat. Ezért a szivattyú kódjának pontos jelentését mindig meg kell erősíteni a gyártó műszaki dokumentációjában.

Ez a cikk a DG sorozatú vízszintes többfokozatú centrifugálszivattyút veszi példaként, hogy elmagyarázza, hogyan érthetőek általában a szivattyúmodellek kódjai, és hogyan lehet megkülönböztetni a különböző szivattyúsorozatokat.

Mit jelentenek a szivattyúmodellek betűi?

Az ipari szivattyúmodellek általában betűkből, számokból és szimbólumokból állnak. A betűk általában a szivattyú sorozatát vagy szerkezeti kategóriáját jelölik, míg a számok gyakran a tervezési paraméterekkel kapcsolatos információkat.

Például:

DG sorozatú vízszintes többfokozatú centrifugálszivattyú

Ebben a modellben:

• A DG a szivattyúsorozatot képviseli
• A következő számok a gyártó elnevezési szabályaitól függően olyan tervezési paramétereket jelenthetnek, mint az áramlás, a magasság vagy a fokozatok száma

A pontos jelentés azonban gyártónként eltérő. A vásárlók ne ítéljék meg a szivattyút pusztán a típusnevében szereplő betűk alapján. A teljes termékleírás és a műszaki dokumentumok továbbra is a szivattyú kiválasztásának alapját képezik.

Mit jelent a „DG” a DG sorozatú szivattyúkban?

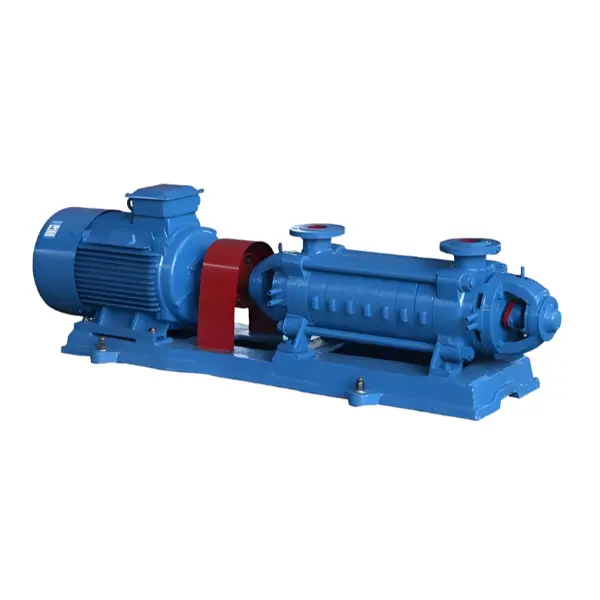

A DG sorozatú vízszintes többfokozatú centrifugálszivattyú egy vízszintes, egyszívású, többfokozatú szerkezettel rendelkező ipari centrifugálszivattyú.

A DG sorozatú szivattyú általában a következő szerkezeti jellemzőkkel rendelkezik:

• Vízszintes telepítési tervezés
• Egyszívású szerkezet
• Többfokozatú járókerék elrendezés
• Szekcionált szivattyútest kialakítása
• A rotor alkatrészek, beleértve a járókereket és a kiegyensúlyozó tárcsát

A DG sorozatú szivattyút olyan folyadékok szállítására tervezték, amelyek nem tartalmaznak szilárd részecskéket és nem rendelkeznek korrozív tulajdonságokkal.

A termék specifikációi szerint az alkalmazandó folyadékhőmérséklet-tartomány a következő:

-20°C és 105°C között

A bemeneti nyomásnak a következőnek kell lennie:

Kevesebb, mint 0,6 MPa

Hogyan lehet megérteni a számokat a szivattyús modellekben?

A szivattyúmodellekben a betűk mellett a számok is fontos információkkal szolgálnak.

Például egyes többlépcsős centrifugálszivattyú-modellek olyan formátumokat használhatnak, mint:

DG46-50×6

Ebben a típusú elnevezési formátumban:

• DG — szivattyú sorozat
• 46 — általában az áramlásjelzéssel kapcsolatos
• 50 — általában az egyfokozatú fejjelzéssel kapcsolatos
• 6 — szivattyú fokozatok száma

A különböző gyártók azonban eltérő elnevezési módszereket alkalmazhatnak.

Szivattyú kiválasztásakor a modellszámot a következőkkel együtt kell ellenőrizni:

• Áramlási követelmények
• Fejkövetelmények
• Folyadék jellemzői
• Üzemi hőmérséklet
• Telepítési feltételek

Miért vannak különböző szivattyúsorozatok?

Az ipari alkalmazásoknak eltérő működési követelményei vannak. A gyártók általában különböző szivattyúsorozatokat fejlesztenek ki a szivattyú szerkezete, hidraulikus kialakítása, tömítési módszerei és alkalmazási feltételei alapján.

Szivattyú felépítése

A különböző sorozatok eltérő felépítésűek lehetnek, például:

• Vízszintes vagy függőleges kialakítás
• Egy- vagy többlépcsős szerkezet
• Különböző szívóelrendezések

Minden tervezést speciális alkalmazási követelményekhez fejlesztettek ki.

Hidraulikus tervezés

A szivattyú belső hidraulikus kialakítása befolyásolja a folyékony energia átvitelét.

A többfokozatú centrifugálszivattyú több, a forgórészen elhelyezett járókereket használ, míg az egyfokozatú szivattyú egy járókereket. A szerkezeti különbség befolyásolja a szivattyú kiválasztását egy adott rendszerhez.

Tengelytömítés kialakítása

A szivattyúsorozatok tömítési elrendezésében is eltérhetnek.

• Mechanikus tömítés
• Csomagolás pecsét

A megfelelő tömítőszerkezet a szivattyú kialakításától és működési követelményeitől függ.

Mi a különbség a DG és a D sorozatú szivattyúk között?

Számos hagyományos szivattyú-besorolásban a D és DG sorozatú szivattyúkat vízszintes többfokozatú centrifugális szivattyúszerkezetekkel társítják.

A D és a DG közötti pontos különbség azonban a gyártó termékosztályozásától függ.

Nem pontos azt feltételezni, hogy a DG mindig jobb, mint a D, vagy hogy a D és a DG teljesen különböző szivattyútípusok.

Mit jelent a CQ a szivattyús modellekben?

A DG sorozatú szivattyúkkal ellentétben a CQ nem egy univerzális rövidítés, amelyet minden szivattyúgyártó használ.

Különböző cégek használhatják a CQ-t terméksorozat kódjaként a különböző szivattyú-konstrukciókhoz.

A CQ sorozatú szivattyúk ellenőrzésekor a vásárlóknak meg kell erősíteniük a következőket:

• Gyártói katalógus
• Termékleírások
• Műszaki rajzok
• Termékleírások

A helyes értelmezés a gyártó saját osztályozási rendszerétől függ.

Hogyan lehet gyorsan azonosítani a megfelelő szivattyúsorozatot?

Erősítse meg a szivattyúzó közeget

Első ellenőrzés:

• Milyen folyadék kerül átadásra?
• Tartalmaz szilárd részecskéket?
• Maró hatású?

Például a DG sorozatú szivattyút szilárd részecskék vagy korrozív tulajdonságokkal nem rendelkező folyadékokhoz tervezték.

Ellenőrizze a működési feltételeket

A fontos feltételek közé tartozik:

• Folyadék hőmérséklet
• Bemeneti nyomás
• Rendszerkövetelmények

Ismerje meg a szivattyú felépítését

A szivattyú kiválasztása előtt erősítse meg:

• Egy- vagy többlépcsős kialakítás
• Vízszintes vagy függőleges szerkezet
• Szívás típusa

Tekintse át a teljes műszaki információkat

A szivattyú modell neve csak az első lépés. A szakmai kiválasztásakor figyelembe kell venni a termékleírásokat, a műszaki rajzokat, az üzemeltetési követelményeket és a gyártó ajánlásait is.

Miért kell a vevőknek megérteniük a szivattyúmodell kódokat?

Jobb kommunikáció a beszállítókkal

A szivattyúsorozat alapvető jelentésének ismerete segít a vásárlóknak világosabban leírni igényeiket.

Kerülje el a helytelen kiválasztást

A szivattyúk besorolásának megértése csökkenti annak a kockázatát, hogy csak a megjelenés vagy az ár alapján válasszon szivattyút.

Egyszerűbb termék-összehasonlítás

A vásárlók hatékonyabban hasonlíthatják össze a különböző szivattyúcsaládokat szerkezeti különbségeik megértésével.

A szivattyúmodell kódok, például a DG, D és CQ a különböző szivattyúsorozatok vagy tervezési kategóriák azonosítására szolgálnak.

A DG sorozatú vízszintes többfokozatú centrifugálszivattyú egy vízszintes, egyszívású, többfokozatú szerkezettel rendelkező szivattyút képvisel a megfelelő tiszta folyadékok meghatározott üzemi feltételek melletti továbbítására.

Azonban a pumpa betűi önmagukban nem tudják meghatározni, hogy egy termék alkalmas-e egy adott alkalmazásra.

A helyes kiválasztási módszer a teljes működési feltételek értékelése, beleértve a szivattyúzott közeget, a hőmérsékletet, a nyomáskövetelményeket, a telepítési feltételeket és a gyártó által megadott műszaki adatokat.
